Transformatorstasjoner er plassert innenfor et kraftsystem og lar spenningen trappes opp eller ned, avhengig av om den går til forbrukere eller andre stasjoner. Nettstasjoner er enten overførings- eller distribusjonsstasjoner. Transmisjonsstasjoner øker spenningen for å gå inn i nettet, mens distribusjonsstasjoner senker spenningen for forbrukerbruk. Prefabrikkerte transformatorstasjoner fungerer som distribusjonsstasjoner, men kan også sette opp spenninger ved behov.
▪ Produksjonsområde: Opptil 20 MVA
▪ Spenningsområde: Opptil 33 kV
▪ Kjølemetode: Oil Natural Air Natural (ONAN)

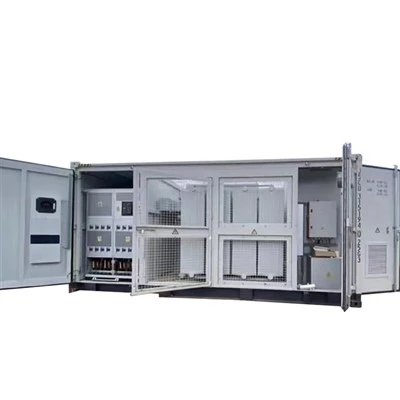

En kompakt transformatorstasjon er en selvstendig-enhet som rommer de essensielle komponentene til en tradisjonell transformatorstasjon på et mindre rom. De er designet for å redusere behovet for feltmontering, spare plass og redusere håndteringskostnadene.
Komponenter til en kompakt understasjon
Innkommende høyspenningsdel:Denne delen er ansvarlig for å motta høyspent-strøm fra overføringsnettet. Den inkluderer en høyspenningsbryter, frakoblingsbrytere og lynavledere. Strømbryteren fungerer som en beskyttelsesenhet som kan avbryte strømmen under feiltilstander, mens frakoblingsbrytere muliggjør sikker isolering av understasjonen under vedlikehold eller nødsituasjoner.
Krafttransformatorer:Krafttransformatorer er en av nøkkelkomponentene i en kompakt transformatorstasjon. De trapper ned høyspentstrømmen som mottas fra nettet til lavere spenningsnivåer som er egnet for distribusjon. Transformatoren består av primær- og sekundærviklinger, og forholdet mellom antall vindinger i disse viklingene bestemmer spenningstransformasjonen.
Lavspenningsseksjon-:Denne delen av den kompakte transformatorstasjonen inkluderer lavspente-bryterutstyr, som distribuerer strømmen til ulike matere og forbrukere. Den består av lavspenningsbrytere, sikringer og andre beskyttelsesenheter for å beskytte distribusjonsnettverket mot overbelastning og kortslutning.
LV og HV samleskinner:Samleskinner er ledende skinner eller skinner som fører elektrisk strøm inne i transformatorstasjonen. Lav-samleskinner (LV) distribuerer kraft ved lavere spenningsnivåer i transformatorstasjonen, mens høy-samleskinner (HV) håndterer den innkommende høyspenteffekten og distribuerer den til transformatorene.
Kontroll- og beskyttelsessystem:Kontroll- og beskyttelsessystemet er hjernen til den kompakte transformatorstasjonen. Den består av ulike releer, sensorer og overvåkingsenheter som kontinuerlig overvåker transformatorstasjonens helse og ytelse. Systemet oppdager feil, unormale forhold, og betjener nødvendige beskyttelsesanordninger for å sikre sikkerheten og påliteligheten til transformatorstasjonen.
Med de store fordelene med kompakt størrelse, fleksibel kombinasjon og pålitelig teknologi, er kompakt transformatorstasjon mye brukt i det trefasede strømdistribusjonssystemet med en spenningsklassifisering fra 11kV til 33kV for strømfordeling. Beskyttelsesgraden nådde IP55 slik at den kunne installeres utendørs ved å okkupere det lille området.
Strømkapasiteten for den prefabrikerte kompakte transformatorstasjonen er normalt prosjektert under 2500kva. Det avhenger av kapasiteten til distribusjonstransformatoren.
Kompakt transformatorstasjon har kompakt konstruksjon, som er lett å få tilgang til komponentene med enkelt grensesnitt. På grunn av sin lille størrelse krever den lite fotavtrykk. Det reduserer installasjonsplass, kostnader og tid. Kompakte transformatorstasjoner kan sikre maksimal sikkerhet for operatøren ved lite arbeid på stedet. Den har maksimal mobilitet for transport og flytting.
1. Den interne strukturen til den kompakte transformatorstasjonen er mer rimelig, så plassen som er okkupert er liten.Sammenlignet med den tradisjonelle transformatoren, kompakt transformatorstasjon med vitenskapelige og rimelige midler for høyspenningsdistribusjonsutstyr installert i en forseglet stålboks, er dens indre struktur veldig kompakt, gapet mellom hver komponent er ganske lite, så plassen okkupert av kompakt transformatorstasjon er relativt liten.
2. Kompakt transformatorstasjon operasjonsmetode er veldig enkel, praktisk, praktisk for rask montering. Spesialiserte designere gjennom forståelse av krafttekniske konstruksjonskrav, i henhold til ulike krav for å gjøre enkel og praktisk drift av separate hovedledninger og støtteutstyr utenfor boksen, praktisk for rask montering.
3. Bruken av kompakt transformatorstasjon er høy.Fra et synspunkt om etableringskostnad, kan vi tydelig se at etableringskostnaden for kompakt transformatorstasjon ofte er mellom 300 000 og 500 000. Fra et driftskostnadssynspunkt kan det sees at selv under full belastningsdriftstilstand, bruker den kompakte transformatorstasjonen omtrent 1 million kilowatt mindre enn den ordinære transformatoren hvert år, og vedlikeholdskostnaden er mindre selv om det er et problem. Derfor har kompakt transformatorstasjon høyere søknadsinntekter.
4. Kompakt nettstasjonskombinasjon er fleksibel.Fordi den kompakte transformatorstasjonen har egenskapene til kompakt struktur, enkel, så hver del er et uavhengig system. På denne måten har den kompakte understasjonen ganske sterk fleksibilitet i kombinasjonsmodus.
5. Kompakt transformatorstasjon har høy sikkerhet og stabilitet.Fordi det kompakte transformatorstasjonsskallet er laget av metall med sterk anti-korrosjonsevne, brukes alle grensesnittene mellom det interne utstyret også som isolasjonsmaterialer, og det er også utstyrt med klimaanlegg og fuktighetsfjerningsutstyr, så det forbedrer motstanden til den kompakte transformatorstasjonen mot det ytre miljøet, og forbedrer sikkerheten og påliteligheten til driften.
Drift og vedlikehold av kompakt transformatorstasjon
Ⅰ. Grunnleggende krav til kompakt transformatorstasjonsdrift
1. Gulvet til kompakt transformatorstasjonsutstyr bør plasseres høyere, ikke på et lavt-liggende sted, for ikke å påvirke driften av regnvann inn i boksen. Tomt utstyr bør etterlates når du støper betongplattform. Det er praktisk for kabel inn og ut legging.
2. Det må være to pålitelige forbindelser mellom bokskroppen og jordingsnettet. Jordingsnettet og jordingsnettet kan kobles sammen. Jordingsnettet er generelt jordet i de fire hjørnene av fundamentet og deretter koblet sammen som en helhet.
3. Det skal ikke være ulovlig pæling rundt boksutstyret for å sikre ventilasjon og inspeksjon av det elektriske utstyret. Boksen skal kjøles hovedsakelig av naturlig luftsirkulasjon og transformatorromsdøren skal ikke blokkeres.
4. Utstyret i høyspenningsfordelingsenheten bør inspiseres og vedlikeholdes regelmessig, som inkluderer ringhovedbryter, transformator og lynavleder. Defekten bør repareres i tide, og den isolasjonsforebyggende testflaten bør utføres regelmessig. Det mekaniske leddet skal brytes ordentlig og drives med isolasjonsstenger.
Ⅱ. Inspeksjon og vedlikehold av transformatoren skal foreta periodisk inspeksjon i henhold til inspeksjons- og vedlikeholdssyklusen (ikke mindre enn en gang i måneden), teste temperaturen ved tilkoblingen av kabelterminalhodet, kontrollere driftstilstanden til utstyret og teste det om nødvendig.
Plassen okkupert er liten.Sammenlignet med den tradisjonelle transformatoren, installerer bokstypetransformatoren høyspenningsdistribusjonsutstyret i en forseglet stålstrukturboks med vitenskapelige og rimelige midler. Dens indre struktur er veldig kompakt, og gapet mellom hver komponent er ganske lite. Derfor er plassen okkupert av bokstransformatoren relativt liten.
Betjeningsmetoden er veldig enkel, praktisk og praktisk for rask montering.Gjennom å forstå konstruksjonskravene til kraftteknikk, kan spesielle designere gjøre enkel og praktisk drift av hovedledninger og støtteutstyr utenfor boksen i henhold til forskjellige krav, for å lette den raske monteringen.
Høy søknadsinntekt.Fra perspektivet til kostnadene ved etableringen, kan vi tydelig se at kostnaden for bokstransformatoren vanligvis er mellom 300 000 og 500 000. Fra driftskostnaden kan det ses at selv under full belastningsdriftstilstand, bruker bokstypetransformatoren omtrent 1 million grader mindre strøm enn den ordinære transformatoren hvert år, selv om det er et mindre problem, er vedlikeholdskostnaden. Derfor har bokstransformatoren høy søknadsinntekt.
Fleksibel kombinasjon.På grunn av egenskapene til kompakt og enkel struktur, er hver enkelt transformator et uavhengig system, noe som gjør at bokstransformatoren har en sterk fleksibilitet i kombinasjon.
Driften er sikker og stabil.Fordi tilfellet med transformatorer av bokstype bruker en metallleder med sterk anti-korrosjonsevne, og grensesnittet mellom internt utstyr og utstyr er også isolasjonsmateriale. Luftkondisjonerings- og fuktfjerningsutstyr er satt i boksen, noe som i stor grad forbedrer motstanden til bokstransformatoren mot det ytre miljøet og forbedrer sikkerheten og påliteligheten til driften.
Hvordan vedlikeholde den kompakte transformatorstasjonen?
1. Fundamentet er fanget, hullet er blokkert, skapet har ingen fuktighet.
2. Jordingsanordning er komplett, god tilkobling. Sjekk om jordingsmotstanden oppfyller kravene.
3. Det er ingen endring i utemiljøet. Enten påvirker trafikk og fotgjengersikkerhet.
4. Kontroller belastningen på hver mater. Tre-lastbalanse eller overbelastningsfenomen, bryter åpen og lukket posisjon, instrumentindikasjonen er korrekt, kontrollenheten fungerer normalt.
5. Innsiden av transformatoren støvsuges annethvert år. Overflaten på skapkroppen til høytrykkskammeret og lavtrykkskammeret og overflaten på luftboksen kan tørkes av med en våt klut. Transformatoren inni er støvsuget med luft eller støvsuger.
6. Daglig vedlikehold og overhaling av viften kontroller funksjonen til viften. Hvis viften ikke går, bruk temperatur- og fuktighetskontrolleren til å justere temperaturen under den eksisterende temperaturen og start viften for å sjekke.
7. Vedlikehold og overhaling av høyspentbryter og lavspentbryter elektrisk betjeningsmekanisme.
8. Ekstra rutinetest av temperatur- og fuktighetskontroller rutinetest; Rutinemessig test av røykvarsleren; Feste og inspeksjon av rekkeklemme: feste og inspeksjon av standarddeler.
9. Vedlikehold av terminalblokk, på grunn av termisk ekspansjon og sammentrekning, kan terminalblokken løsne, årlig inspeksjon bør alle terminaler i terminalrommet etterstramme. Merk: Før du fester igjen, bekreft at den primære AC-sløyfen og den sekundære kontrollsløyfen er slått av for å unngå elektrisk støt!
